ジューテンダー（コンクリート充填検知システム）

 【取扱説明書】　

 【取扱説明書　補遺版】

「ジューテンダー」は、曙ブレーキの振動解析技術を応用した、これまでにない高精度のコンクリート充填検知システムです。

約17mm角の小型振動デバイスを用いることで、型枠内部の目に見えない充填状況をリアルタイムに把握可能。
振動デバイスに接触した対象が「コンクリート」「不完全な状態（水や未充填部分）」「空気」のいずれであるかを確実に識別します。

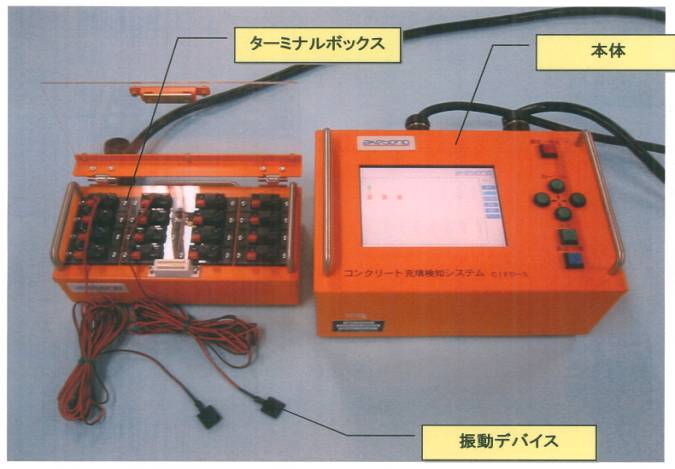

システム構成

• 小型振動デバイス
• 検知装置本体

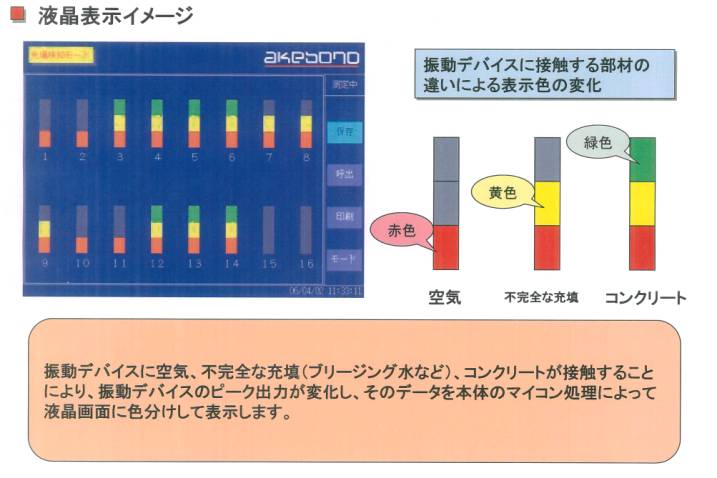

検知装置は内蔵マイコンにより解析を行い、接触状態を以下のように液晶画面に色分け表示します。

• 赤色：空気
• 黄色：不完全な状態（水など）
• 緑色：コンクリート

さらに、測定結果はパソコンに転送・保存でき、打ち上がり時間の管理や記録にも対応します。

特長

1. 校正不要
   校正用センサーや校正コンクリートを必要とせず、1つのデバイスで「空気・不完全な状態・コンクリート」を判別可能。
2. 小型・薄型デバイス
   狭隘部や細い隙間でも設置可能で、充填検知の自由度が高い。
3. リアルタイム表示・記録
   充填状況を液晶画面の色で直感的に確認でき、打ち上がり時間などのデータ記録も可能。
4. 長距離対応
   振動デバイスのケーブルは約50mまで延長可能。高所や離れた場所での検知にも対応。

適用例

• 目視による確認が困難な箇所に打設されたコンクリートの充填確認

• 鉄筋や鋼材が密集した構造物におけるコンクリートの充填確認

• 高流動コンクリートの流動状況・充填時間の確認

• CFT（コンクリート充填鋼管）ダイヤフラム下面の充填確認
